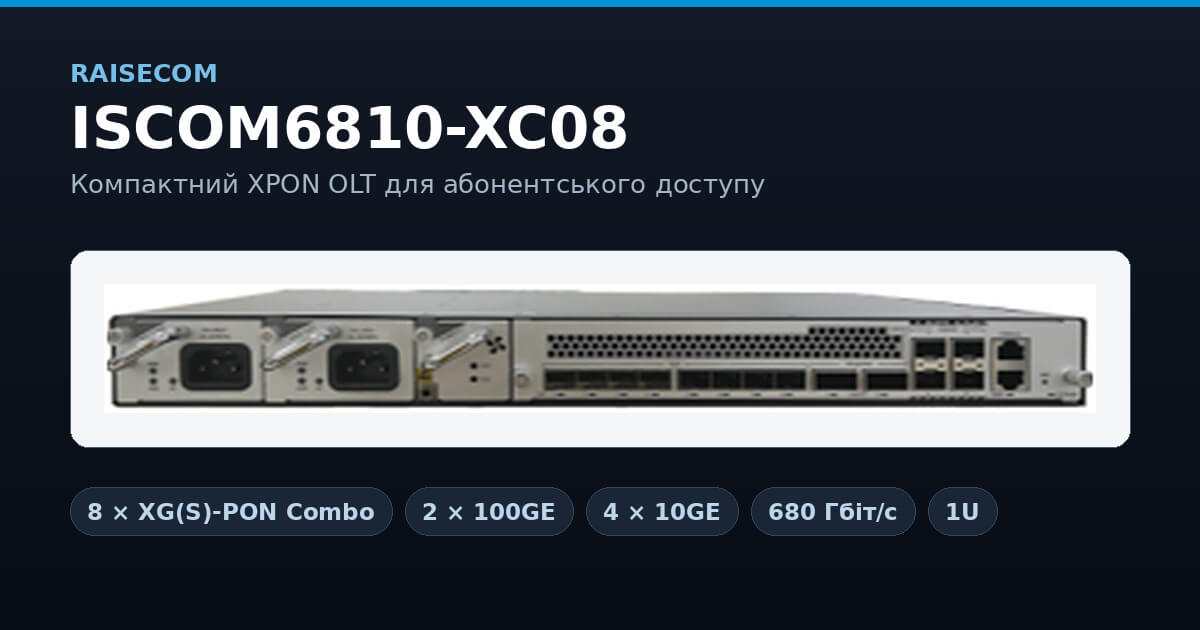

Raisecom ISCOM6810-XC08 — компактний XPON OLT висотою 1U для мереж оптичного доступу невеликої та середньої ємності. Пристрій підтримує GPON, XG-PON та XGS-PON, має модульні блоки живлення і вентилятор, розвинений набір функцій третього рівня та веб-керування, тож підходить операторам і провайдерам, які будують доступ у зонах з невисокою щільністю абонентів.
Ключові переваги
Висока інтеграція та гнучка побудова мережі
- Корпус 1U, знімні блоки живлення та вентиляторний модуль — просте встановлення, розгортання й заміна компонентів.
- 8 інтерфейсів GPON / XG(S)-PON Combo, два оптичні порти 100GE та чотири порти 10GE з комутацією на швидкості середовища.
- Одночасне надання послуг широкосмугового доступу, телефонії, IPTV та інших сервісів.
- Передавання широкомовного, багатоадресного й одноадресного трафіку.
Операторський рівень надійності
- Резервування живлення за схемою 1+1.
- Підтримка STP / RSTP / MSTP.
- Захист PON типу B, C та D із часом перемикання, що відповідає операторським вимогам.
- Протоколи кільцевого захисту Ethernet із часом перемикання не більше 50 мс.
Широкий функціонал
- Подвійний стек IPv4/IPv6 та повний набір протоколів динамічної маршрутизації.
- IGMP/MLD Snooping, Proxy, MVR і кероване багатоадресне мовлення.
- Повноцінний QoS: DBA, пріоритезація, кілька механізмів класифікації трафіку, багаточергове планування.
- Повний набір ACL — рівнів L2, L3, L4 та користувацькі списки доступу.
- Прозоре передавання службових протоколів (L2CP).
Зручне обслуговування
- Керування через CLI, Telnet, систему RCView та веб-інтерфейс.
- RMON і Syslog для щоденної діагностики та обслуговування мережі.
Енергоефективність
- Загальне енергоспоживання менше 101 Вт.
- Інтелектуальне регулювання обертів вентилятора за температурою — менший шум, довший ресурс, економія енергії.
Сценарій застосування
ISCOM6810-XC08 разом із Raisecom ISCOM6800E утворює кільцеву мережу Ethernet, що забезпечує надійне надання послуг доступу. Пристрої ISCOM6800E у точках регіональної агрегації, своєю чергою, об’єднуються в кільце 10G Ethernet із часом перемикання менше 50 мс: це дає і захист кільця, і економію магістральних оптичних волокон при високій пропускній здатності.
Рішення орієнтоване на операторів та інтернет-провайдерів у зонах з невисокою щільністю абонентів — котеджні містечка, приміська забудова, селища й сільська місцевість — і покриває типові послуги: широкосмуговий доступ, IPTV, виділені лінії та відеоспостереження.
Основні функції
| MAC |
- Статичні, динамічні та «чорні» (blackhole) MAC-адреси.
- Придушення міграції MAC-адрес між портами.
- Port security MAC та обмеження кількості MAC-адрес.
- Таблиця MAC на 32 К записів.
|
| VLAN |
- VLAN на основі MAC-адреси, протоколу, IP-підмережі або інтерфейсу.
- Режими Access, Trunk і Hybrid.
- Базовий та вибірковий QinQ, трансляція VLAN (1:1 і N:1).
- Таблиця на 4 К VLAN.
|
| Багатоадресне мовлення |
- IGMP v1/v2/v3, IGMP v1/v2/v3 Snooping, MLD Snooping.
- Негайний вихід із групи (immediate leave) за інтерфейсом або абонентом.
- IGMP MVR.
- IGMP/MLD Proxy.
|
| QoS / ACL |
- Обмеження швидкості на вхід і вихід інтерфейсу, підтримка HCAR.
- 8 черг на кожен інтерфейс, відображення пріоритетів.
- Шейпінг інтерфейсу та порту, класифікація трафіку, політики трафіку.
- Планування черг SP, WRR, DRR, SP+WRR, SP+DRR.
- Керування перевантаженнями WRED.
|
| Надійність |
- Ручне агрегування каналів і статичний LACP.
- ERPS (G.8032).
- STP / RSTP / MSTP.
- Резервування та ізоляція інтерфейсів.
|
| IP-маршрутизація |
- Статична маршрутизація IPv4 та IPv6.
- Динамічні протоколи IPv4: RIP, OSPF, IS-IS, BGP та інші.
- Динамічні протоколи IPv6: RIPng, OSPFv3 та інші.
|
| IPv6 |
- Подвійний стек.
- IPv6 Ping, Tracert, Telnet, SSH, FTP/TFTP/SFTP.
- IPv6 SNMP та RCView для керування мережею.
- IPv6 RADIUS, TACACS+, NTP і SNTP.
- DHCPv6 Client/Server/Snooping/Relay, Option 18 та Option 37.
- IPv6 Source Guard, RA Guard, ND та ND Snooping.
- VRRPv3.
|
| DHCP |
- DHCPv4/v6 Client і Server.
- DHCPv4/v6 Snooping.
- DHCPv4/v6 Relay.
- DHCPv4 Option 61 і Option 82, DHCPv6 Option 18 і Option 37.
|
| Безпека |
- Керування користувачами за доменами AAA, автентифікація IEEE 802.1X і RADIUS.
- Контроль штормів на рівні інтерфейсу та VLAN.
- Білі списки, port security MAC, обмеження кількості MAC-адрес.
- Захист від атак на IP і ARP: IPv4/v6 Source Guard, DAI, ND Snooping.
- SSH v2.0, SFTP, HTTPS.
- Захист центрального процесора.
- Захист від DoS- та ICMP-атак.
|
| Кільцевий захист |
- STP, RSTP, MSTP.
- ERPS (G.8032).
|
| Керування та обслуговування |
- CLI, SNMP v1/v2c/v3, Telnet, SSH 2.0 та веб-інтерфейс.
- Система керування RCView.
- Системні журнали, ієрархічні аварійні повідомлення, сигналізація Dying Gasp.
- Єдине керування користувачами з авторизацією за групами, доменами та часом.
- Онлайн-контроль стану пристрою: ключові компоненти, температура системи, блоки живлення та вентилятори.
|
Технічні характеристики
| Кількість слотів |
4 |
| Кількість плат керування (MCC) |
1 (знімна) |
| Комутаційна здатність |
680 Гбіт/с |
| Інтерфейси PON |
8 × XG(S)-PON Combo, клас оптики C+/C++
GPON: 2,488 Гбіт/с униз та 1,244 Гбіт/с угору
XGS-PON: 9,953 Гбіт/с униз та 9,953 Гбіт/с угору |
| Аплінки |
2 × 100GE (QSFP28), 4 × 10GE (SFP+) |
| Коефіцієнт оптичного розгалуження |
до 1:256 |
| Кількість вентиляторів |
1 |
| Живлення |
Змінний струм: 110/220 В, діапазон 100–240 В (50/60 Гц)
Постійний струм: −48/−60 В, діапазон −36…−72 В |
| Габарити |
440 × 266 × 44 мм (Ш × Г × В) |
| Умови експлуатації |
Температура: −10…+55 °C
Вологість: 10–90 % без конденсації |
| Маса |
менше 6 кг |
| Максимальне енергоспоживання |
менше 101 Вт |
Стандарти та протоколи
ITU-T G.984, ITU-T G.988, ITU-T G.987, ITU-T G.9807; ETSI EN 300 019-1-1~3, ETSI EN 300 753, ETSI EN 300 386 V1.6.1, ETSI ES 201 468 V1.4.1; IEC 60068-2, IEC 60721-2-6, IEC 60721-3-1~3; NEBS GR-63-CORE; RoHS; IEC 61000-4-29, EN 61000-4-2~6, EN 61000-4-29; VCCI V-3; EN 55022, EN 55024, EN 55032; CISPR 22, CISPR 24; ITU-T K.20, K.32, K.44; FCC Part 15; ICES-003; EN 60950-1; EN 60825-1~2.
Інформація для замовлення
| ISCOM6810-XC08-AC/D |
XPON OLT висотою 1U з функціями керування, комутації та агрегації сервісів: 8 інтерфейсів XG(S)-PON Combo, два порти 100GE (QSFP28), чотири порти 10GE (SFP+), два блоки живлення змінного струму. |
| ISCOM6810-XC08-DC/D |
XPON OLT висотою 1U з функціями керування, комутації та агрегації сервісів: 8 інтерфейсів XG(S)-PON Combo, два порти 100GE (QSFP28), чотири порти 10GE (SFP+), два блоки живлення постійного струму (−48/−60 В). |
| ISCOM6810-XC08-AC_DC |
XPON OLT висотою 1U з функціями керування, комутації та агрегації сервісів: 8 інтерфейсів XG(S)-PON Combo, два порти 100GE (QSFP28), чотири порти 10GE (SFP+), два блоки живлення (змінного струму та −48/−60 В постійного струму). |
Коротко. ISCOM6810-XC08 — це компактне рішення для оптичного доступу там, де повноформатне шасі OLT надлишкове: вісім Combo-портів XG(S)-PON з розгалуженням до 1:256, аплінки 100GE та 10GE, резервоване живлення й кільцевий захист із перемиканням до 50 мс — усе в одному юніті з енергоспоживанням до 101 Вт.
