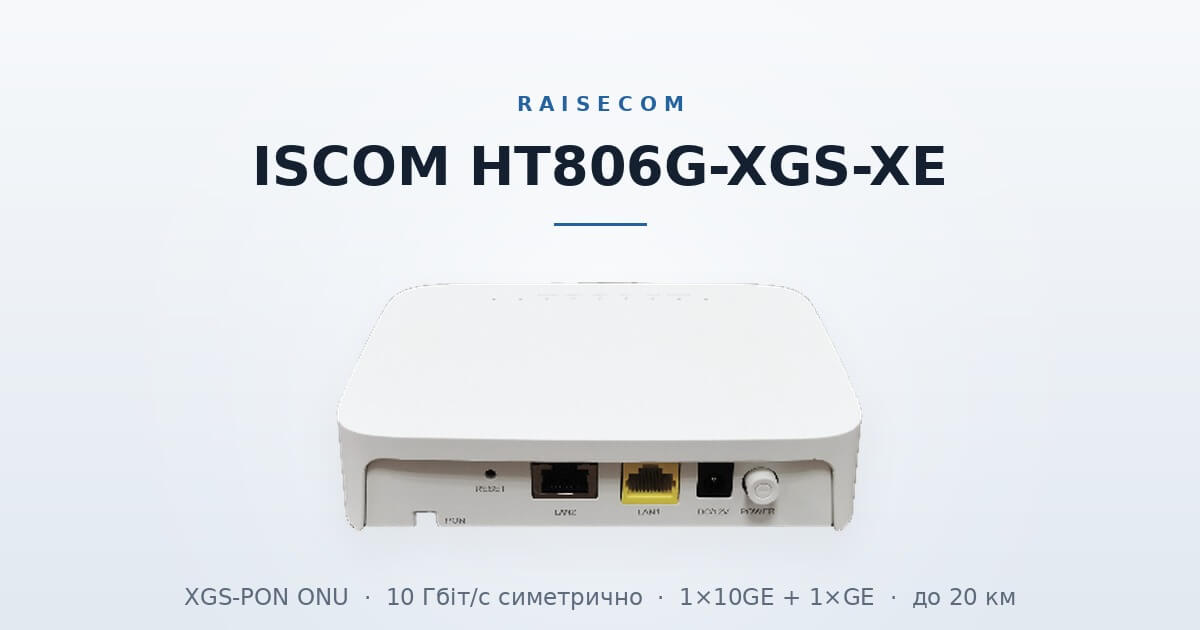

Абонентский L2 терминал ISCOM HT806G-XGS-XE, XGS-PON ONU, 10G+1G

ISCOM HT806G-XGS-XE — абонентський термінал XGS-PON типу SFU для мереж пасивної оптики PON нового покоління. Пристрій приймає оптику від OLT і віддає її абоненту по мідних портах: один із них десятигігабітний. Симетрична швидкість 10 Гбіт/с в обидва боки, дальність до 20 км. Корпус побутовий, розрахований на розміщення у квартирі чи офісі.

Оптичний інтерфейс

Симетричність — головна відмінність XGS-PON від GPON: тут 10 Гбіт/с доступні не лише на завантаження, а й на віддачу. Для абонента це помітно там, де багато вихідного трафіку — резервні копії у хмару, відеотрансляції, віддалений доступ до домашніх сервісів.

Порти Ethernet

• 1 × 100M/1000M/2.5G/5G/10G BASE-T — багатошвидкісний порт RJ-45. Працює з обладнанням будь-якого покоління: від старого гігабітного до сучасного 10-гігабітного, включно з проміжними 2,5 і 5 Гбіт/с;
• 1 × 10/100/1000 Мбіт/с — звичайний гігабітний порт RJ-45.

Обидва підтримують автоузгодження, повний і напівдуплекс, автовизначення MDI/MDIX. Стандарти — IEEE 802.3, 802.3au, 802.3x.

Наявність саме багатошвидкісного порту важлива на практиці: щоб реально отримати десять гігабіт, роутер або комп’ютер абонента теж має мати 10GBASE-T. Проміжні режими 2,5 і 5 Гбіт/с дозволяють використати частину смуги вже зараз, з поширенішим обладнанням і звичайною витою парою.

Функції PON

Реєстрація терміналу в мережі виконується за PON MAC-адресою або за LOID; параметри послуг можуть видаватися автоматично. Підтримується DBA — динамічний розподіл смуги між абонентами одного дерева.

На оптичному інтерфейсі реалізовано:

• перевірка та передавання FEC для кадрів в обидва боки;
• шифрування і дешифрування кадрів, режим AES;
• планування вихідних кадрів за пріоритетом;
• шлейф (loopback) на PON-інтерфейсі для перевірки лінії;
• передавання параметрів оптичної потужності — оператор бачить рівні сигналу без виїзду на місце;
• аварія Dying Gasp — термінал встигає повідомити про зникнення живлення, тож у системі керування видно різницю між обривом волокна й вимкненням світла в абонента;
• виявлення петель.

Функції Ethernet

• вивчення MAC-адрес, підтримка IEEE 802.1Q;
• 4094 VLAN (ID від 1 до 4094);
• режими CTC VLAN: прозорий, з тегуванням і Trunk;
• контроль штормів на порту з окремим налаштуванням швидкості для широкомовних, невідомих багатоадресних і невідомих одноадресних пакетів;
• обмеження швидкості в обох напрямках: від 64 кбіт/с до 100 Мбіт/с із кроком 64 кбіт/с;
• виявлення петель між UNI-портами як одного, так і різних терміналів.

Керування

Доступний локальний і Telnet-доступ, керування через CLI, а також локальний веб-інтерфейс. Фізичним і канальним рівнями PON-інтерфейсу оператор керує через EMS.

Дистанційно можна перезавантажити пристрій, скинути його до заводських налаштувань, оновити системне ПЗ, зберегти конфігурацію та переглянути інформацію про термінал. У статистиці доступні стан PON-інтерфейсу, аварії, лічильники PON та лічильники трафіку на портах Ethernet.

Живлення та корпус

Де застосовується

Типова схема FTTH: від ядра мережі через OLT оптика йде до сплітера з коефіцієнтом поділу 1:64, а звідти — до абонентських терміналів. HT806G-XGS-XE виступає пристроєм SFU, тобто віддає послугу через Ethernet, а Wi-Fi і голос забезпечує вже підключений до нього роутер або HGU.

Сценарії з документації — приватне житло та офісні будівлі: інтернет, IPTV і високошвидкісний доступ для комп’ютерів, точок доступу й телевізорів.

Варіанти замовлення

Для України актуальний варіант -07 із європейською вилкою.

Підсумок

ISCOM HT806G-XGS-XE — абонентський термінал для операторів, що переходять з GPON на XGS-PON. Симетричні 10 Гбіт/с, багатошвидкісний порт 10GBASE-T із підтримкою проміжних 2,5 і 5 Гбіт/с, 4094 VLAN, шифрування AES, Dying Gasp і повний набір засобів віддаленого обслуговування. Це SFU без вбудованого Wi-Fi, тому в абонента поруч має стояти роутер — зате пристрій простіший, дешевший і не дублює функції наявного домашнього обладнання.
