Абонентський L2 термінал Raisecom ONT/ONU ISCOM HT801-XGSFP

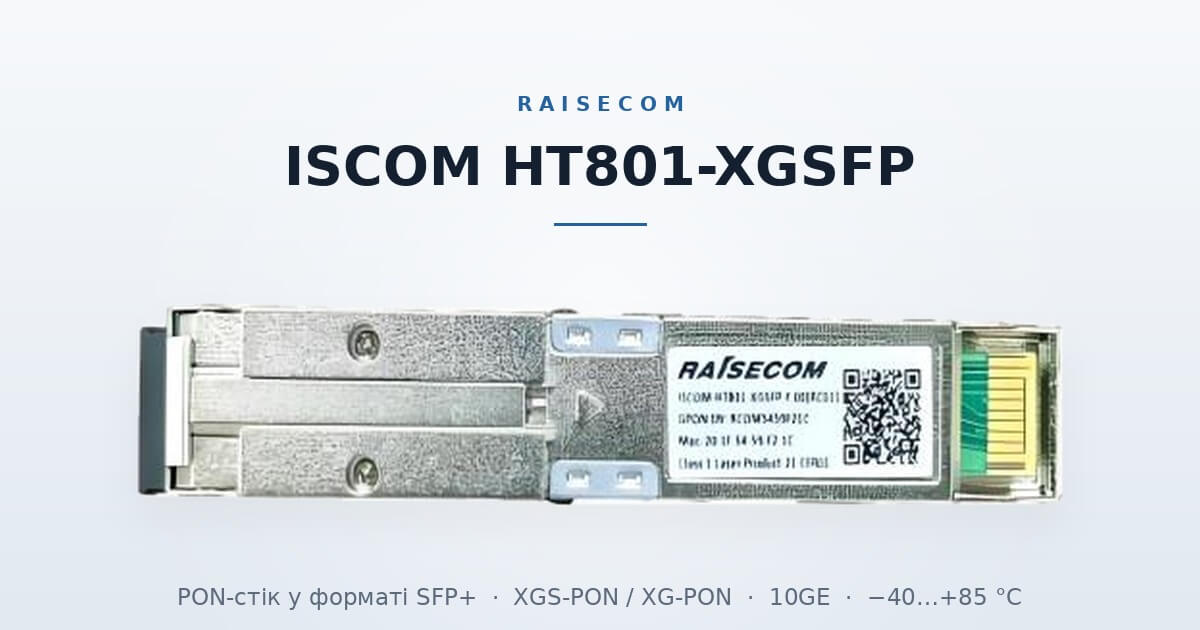

ISCOM HT801-XGSFP — абонентський термінал XG(S)-PON у форматі модуля SFP+. Уся функція ONU разом із MAC-рівнем поміщена в корпус звичайного оптичного модуля, тому термінал вставляється просто в SFP-порт наявного обладнання: комутатора, маршрутизатора, IP-камери, базової станції малої зони чи DSLAM. Окрема коробка з окремим блоком живлення не потрібна.

Навіщо це потрібно

Класична схема підключення по PON виглядає так: оптика приходить в абонентський термінал, від нього йде мідний патч-корд у комутатор чи роутер. Це два пристрої, два блоки живлення, дві точки відмови й окреме місце на стіні або в шафі.

PON-стік прибирає цю проміжну ланку. Модуль стає частиною того пристрою, який уже стоїть на об’єкті, живиться від нього ж і не потребує ані розетки, ані монтажу. Наслідки для оператора практичні: менше обладнання на точці, менше споживання, менше кабелів і менше того, що може зламатися.

Виробник називає цю модель інструментом для переведення наявної мережі на PON — коли потрібно замінити транспорт, не міняючи активне обладнання на місцях.

Оптичний інтерфейс

Підтримка обох технологій одразу означає, що модуль стане і в мережу XG-PON, і в XGS-PON — при переході оператора з однієї на іншу міняти абонентське обладнання не доведеться.

Промислове виконання

Робочий діапазон корпусу — від −40 до +85 °C. Це промисловий стандарт, а не побутовий, і саме він визначає сферу застосування: вуличні шафи, щогли базових станцій, неопалювані технічні приміщення, кожухи камер відеоспостереження. Звичайний абонентський термінал у таких умовах не працює.

Вологість — від 10 до 95 % без конденсації. Споживання менше 2,5 Вт, вага до 100 грамів, габарити 79 × 13,7 × 14,35 мм. Підтримується гаряча заміна: модуль виймається й вставляється без вимкнення обладнання.

Функції PON та Ethernet

• Автентифікація за серійним номером (SN) або LOID;
• DBA — динамічний розподіл смуги у взаємодії з OLT;
• шифрування AES-128 на оптичному інтерфейсі;
• інтерфейс користувача 10GE — модуль віддає повні десять гігабіт у порт пристрою, в який вставлений;
• вивчення MAC-адрес, до 256 записів у таблиці;
• 4094 VLAN, IEEE 802.1Q, режими CTC VLAN: прозорий, з тегуванням і Trunk.

Обмеження у 256 MAC-адрес варто врахувати при плануванні: для однієї камери, базової станції чи невеликого офісу цього більш ніж достатньо, але як аплінк для великого сегмента з сотнями хостів модуль не розрахований.

Керування

Модуль керується віддалено через OMCI з боку OLT — так само, як звичайний абонентський термінал, окремий канал керування не потрібен. Підтримується система NView NMS. Можна задавати порогові значення параметрів оптичного модуля й читати їхні поточні значення, тобто рівні сигналу видно дистанційно.

Стандарти

ITU-T G.987.X, G.9807.1, G.9807.2 та G.988 для частини PON; SFF-8472 і SFF-8431 — для форм-фактора SFP+ і цифрової діагностики. Відповідність SFF означає, що модуль коректно розпізнається обладнанням сторонніх виробників і віддає йому дані діагностики.

Де застосовується

• Транспорт для базових станцій малої зони — модуль вставляється в SFP-порт станції, оптика приходить прямо в неї;
• відеоспостереження — IP-камери з SFP-портом підключаються до PON без окремого термінала у вуличній шафі;
• підключення комутаторів доступу в будинках і на майданчиках, де вже прокладена оптика PON;
• заміна транспорту без перебудови активного обладнання — наявні маршрутизатори й DSLAM отримують PON-аплінк.

Замовлення

Підсумок

ISCOM HT801-XGSFP — рішення для тих випадків, коли ставити окремий абонентський термінал незручно або взагалі нікуди. Повноцінна ONU з підтримкою XGS-PON і XG-PON, AES-128, 4094 VLAN та керуванням через OMCI поміщається в модуль SFP+ і живиться від обладнання-носія. Промисловий діапазон −40…+85 °C відкриває сценарії поза приміщеннями, де звичайні термінали непридатні. Обмеження — 256 MAC-адрес і один інтерфейс користувача, тож це пристрій для точкових підключень, а не для великих сегментів.
